Czym jest Optical Bonding

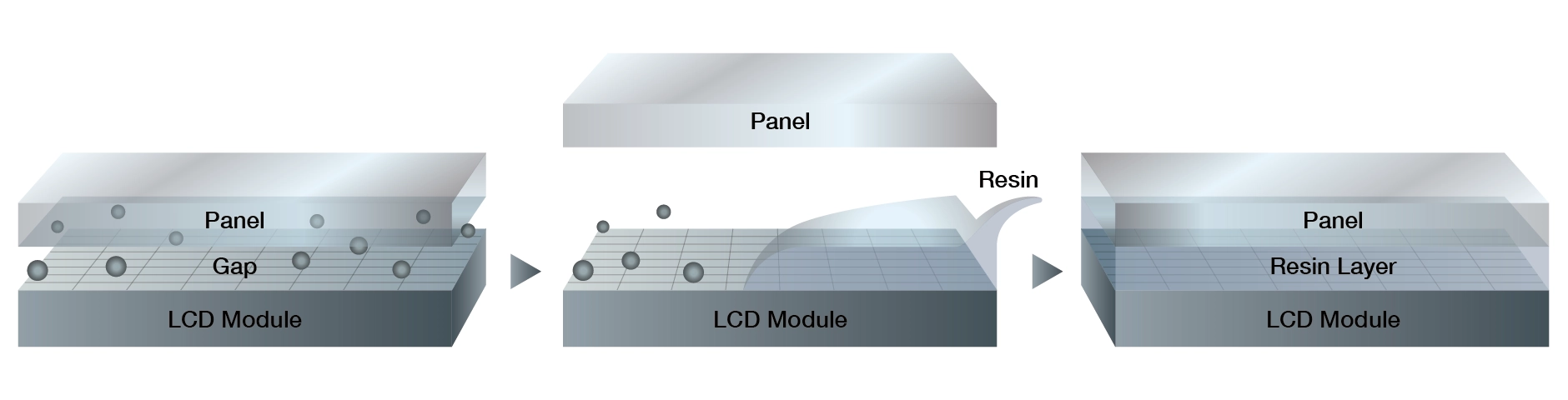

Pomiędzy modułem LCD a szybą lub panelem dotykowym monitora znajduje się mała szczelina. Technologia Optical Bonding polega na wypełnieniu tej szczeliny żywicą, która skleja ze sobą obie warstwy. Technologia Optical Bonding polega na wypełnieniu żywicą szczeliny znajdującej się pomiędzy modułem LCD a panelem i sklejeniu obu warstw ze sobą.
Porównanie współczynnika kontrastu
Współczynnik kontrastu (CR), czyli stosunek luminancji bieli do czerni, to jeden z kluczowych czynników wpływających na czytelność obrazu na ekranie. Wartość CR na poziomie 10:1 (10 CR) stanowi granicę, przy której tekst na papierze pozostaje czytelny – wszystko poniżej jest trudne do odczytania dla ludzkiego oka.
Na tej podstawie porównano współczynnik kontrastu dwóch monitorów:

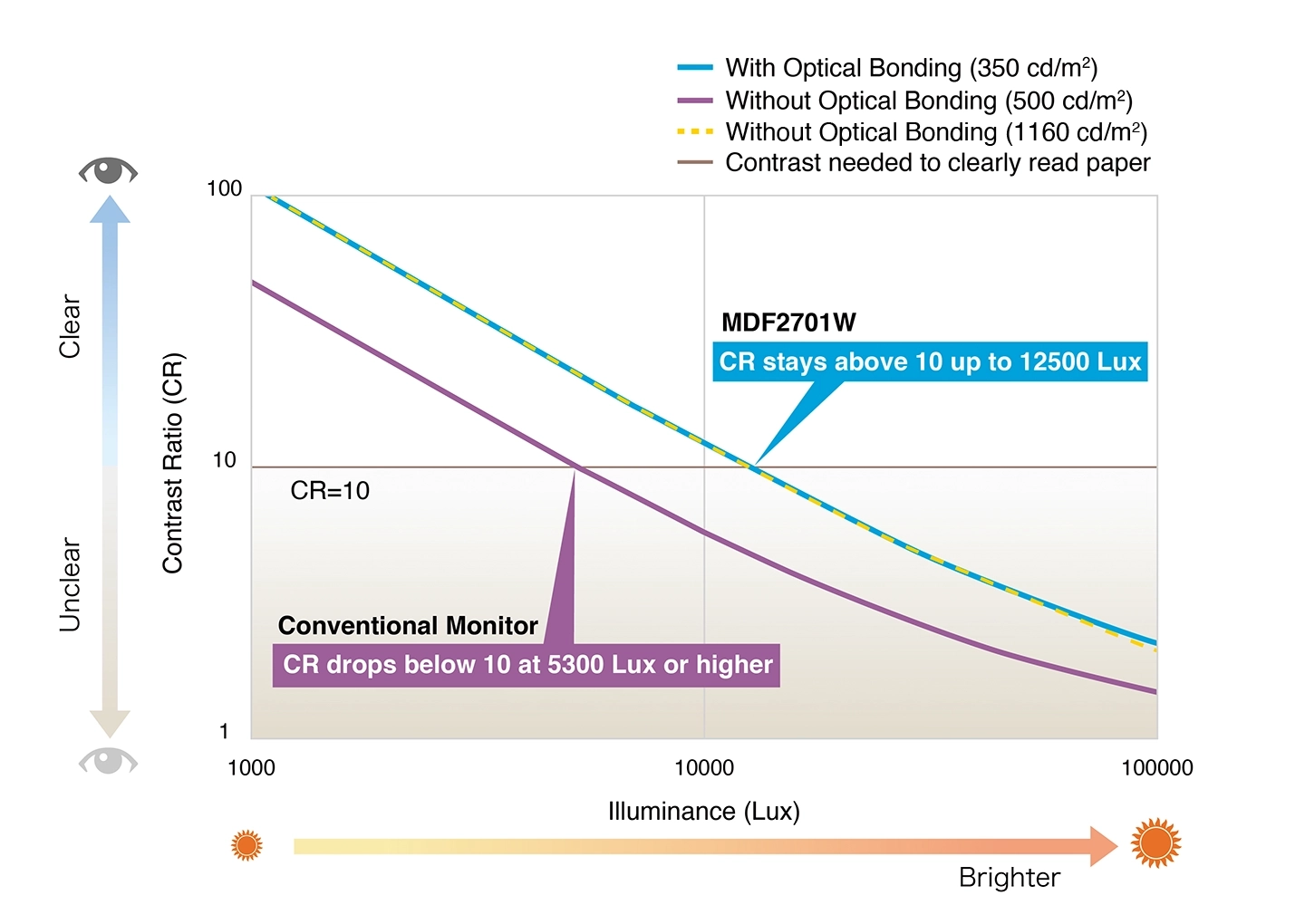

W poniższej tabeli zestawiono wartości CR monitora morskiego DuraVision MDF2701W (z technologią optical bonding, jasność 350 cd/m²) oraz standardowego monitora morskiego (bez technologii optical bonding, jasność 500 cd/m²) w określonych warunkach oświetleniowych (lux).
Wyniki pokazują, że monitor z optycznym sklejeniem i niższą jasnością 350 cd/m² zapewnia lepszą widoczność niż monitor bez sklejenia optycznego o wyższej jasności 500 cd/m².
Współczynnik kontrastu (CR) zwykłego monitora spada poniżej wartości 10 przy natężeniu światła otoczenia wynoszącym około 5300 luksów. Tymczasem model MDF2701W z powłoką optical bonding utrzymuje współczynnik CR powyżej 10 aż do poziomu 12 500 luksów.
Oznacza to, że monitor z technologią optical bonding zapewnia czytelność obrazu w znacznie jaśniejszym otoczeniu, zachowując wyraźny kontrast nawet przy intensywnym oświetleniu.
Aby dorównać pod tym względem modelowi MDF2701W, zwykły monitor musiałby osiągnąć szacowaną luminancję na poziomie około 1160 cd/m² – czyli ponad trzykrotnie więcej niż wynosi luminancja monitora z technologią optical bonding.
Wniosek: sklejenie optyczne znacząco poprawia widoczność obrazu w jasnym otoczeniu, pozwalając zachować ergonomię i energooszczędność bez konieczności zwiększania jasności ekranu.

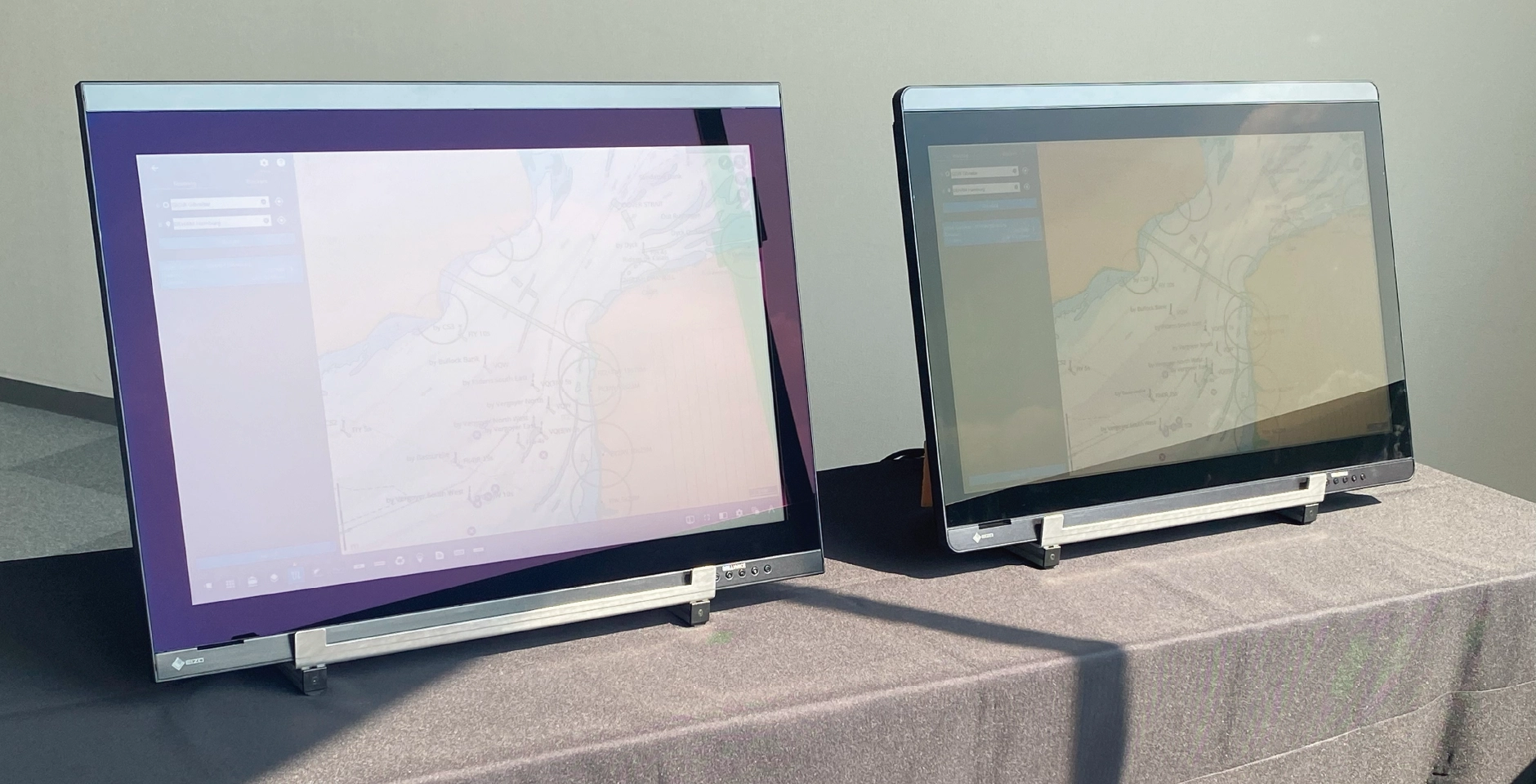

Po prawej: Prawo: MDF2701W z powłoką optical bonding, jasność 350 cd/m² (z szybą ochronną)
Wyniki testów wewnętrznych EIZO na kwiecień 2024 r.
Pomiary przeprowadzono zgodnie ze standardem IDMS 15.4 (Information Display Measurements Standard), ustanowionym przez SID (Society for Information Display).
Zalety technologii Optical Bonding
Doskonała jakość wyświetlanego obrazu

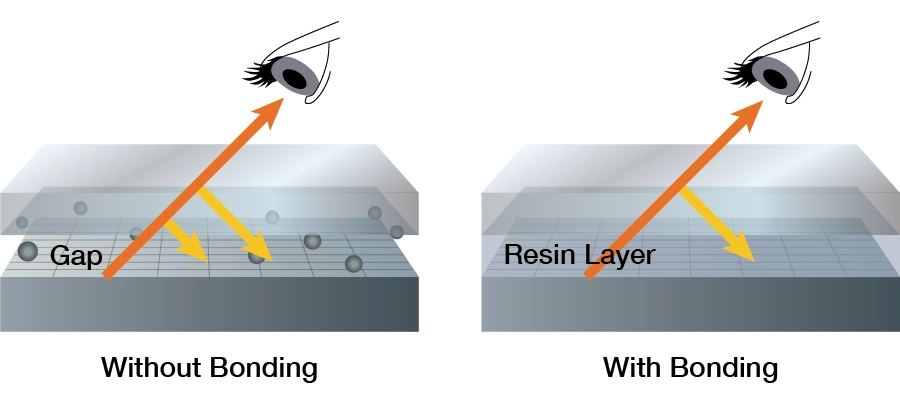

Obrazy wyświetlane na ekranie monitora są tworzone przez generowane w module LCD światło, które przechodzi przez szczelinę i panel. Szczelina i panel mają różne współczynniki załamania światła, co powoduje jego częściowe ugięcie podczas przechodzenia przez granice ośrodków. Efektem tego jest mniejsza intensywność światła wpływająca na pogorszenie czytelności obrazów. Sklejenie modułu LCD i panelu wykonane w technologii Optical Bonding powoduje zwiększenie transmisji światła i poprawienie jakości wyświetlanego obrazu. Jest to szczególnie ważne w jasno oświetlonych pomieszczeniach.
Redukcja odbić
Podczas przenikania światła z zewnętrznego źródła przez panel i szczelinę, jego część ulega refrakcji i odbija się z powrotem, tworząc odblaski na ekranie. Zwiększona przepuszczalność światła przez ekran wykonany w technologii Optical Bonding znacznie zmniejsza odblaski pochodzące z zewnętrznych źródeł światła. Dzięki temu monitory korzystające z tej technologii świetnie sprawdzą się w miejscach pracy z intensywnym bezpośrednim oświetleniem sztucznym lub naturalnym.
Zwiększona wytrzymałość fizyczna

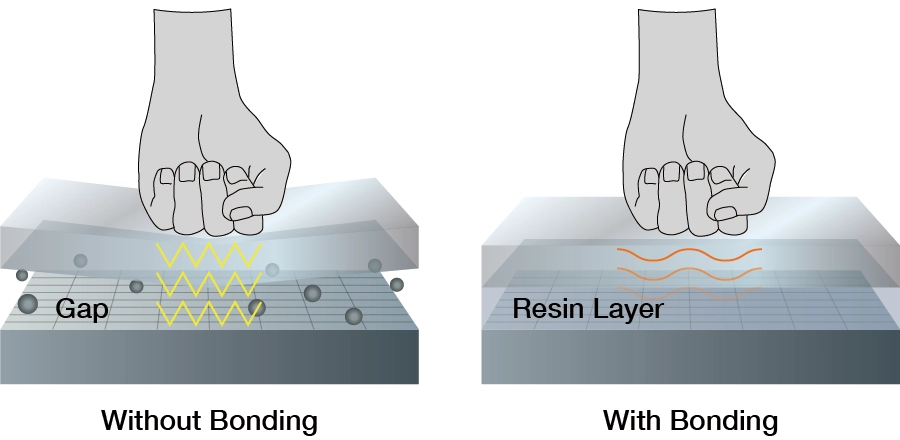

Dodatkowa warstwa żywicy w strukturze ekranu zwiększa również jego wytrzymałość fizyczną. Wyeliminowanie szczeliny pomiędzy modułem LCD i panelem zwiększa odporność ekranu na zarysowania, kurz i płyny i zapewnia wytrzymałość wystarczającą do zastosowania w miejscach publicznych czy fabrykach.
Brak kondensacji wilgoci

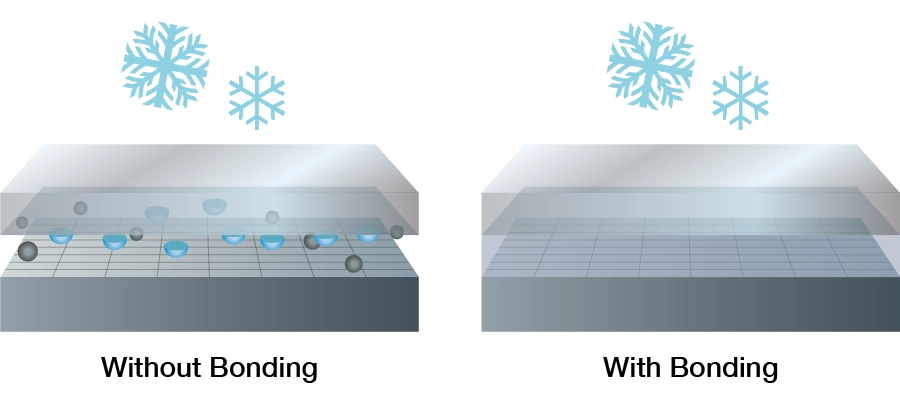

W środowiskach o szerokim zakresie możliwych temperatur, kondensacja często doprowadza do zamglenia ekranu przez wilgoć wnikającą w szczelinę między jego warstwami. Obraz na monitorze wykonanym w technologii Optical Bonding pozostaje czytelny w każdych warunkach: na statkach i konstrukcji morskich, w magazynach, samolotach i w innych środowiskach, w których zachodzą ekstremalne zmiany temperatury.
Wysoka precyzja detekcji dotyku
W przypadku monitorów dotykowych grubość panelu wpływa na dokładność odbioru miejsca dotyku i może decydować o użyteczności urządzenia, zarówno podczas obsługi rysikiem, jak i gołą ręką. Monitor dotykowy wykonany w technologii Optical Bonding zapewnia precyzyjne wydawanie komend za pośrednictwem dotyku, dzięki czemu jest przyjazny w obsłudze i niezawodny.
Powłoka optical bonding dostępna jest w wybranych modelach monitorów.
